Poinçonnement d'une semelle de fondation rectangulaire
Absence d'armatures d'effort tranchant
Absence d'effort normal (σcp = 0)
Eurocode 2 : NF EN 1992-1-1 - Octobre 2005
Annexe Nationale : NF EN 1992-1-1/NA - Mars 2007
Données d'entrée
Résistance caractéristique en compression du béton : fck
fck
MPa
Coefficient partiel relatif au béton : γC
γC
Coefficient partiel relatif au béton
Tableau 2.1N
- Situation de projet durable et transitoire : γC = 1.50
- Situation de projet accidentelle : γC = 1.20
Retour

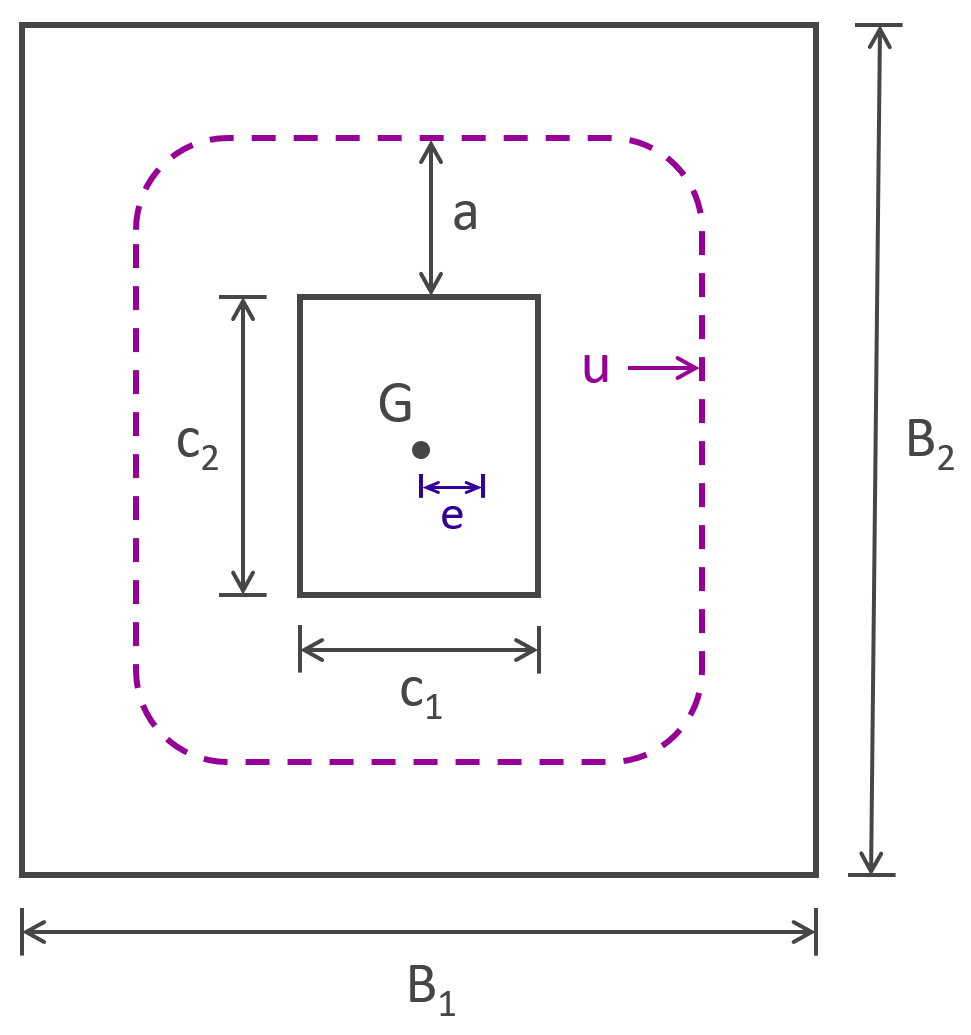

Dimension de la semelle parallèlement à l'excentricité de la charge : B1
B1
cm
Dimension de la semelle perpendiculairement à l'excentricité de la charge : B2
B2
cm
Dimension du poteau parallèlement à l'excentricité de la charge : c1
c1
cm
Dimension du poteau perpendiculairement à l'excentricité de la charge : c2
c2
cm
Hauteur utile dans la direction y : dy
dy
cm
Hauteur utile dans la direction z : dz
dz
cm
Section d'armatures dans la direction y : Asy
Asy
cm²/m
Section d'armatures dans la direction z : Asz
Asz
cm²/m
Valeur de calcul de l'effort tranchant agissant : VEd
VEd
kN
Valeur de calcul du moment fléchissant agissant : MEd
MEd
kN.m
Résultats
Vérification de la résistance au cisaillement : νEd / νRd
νEd / νRd
Calculs intermédiaires
Excentricité de la charge appliquée : e
e
cm
Excentricité de la charge appliquée
\[ e = \frac{M_{Ed}}{V_{Ed}} \]
Retour
Hauteur utile moyenne : d
d
cm
Hauteur utile moyenne
(6.32)
\[ d = \frac{(d_y + d_z)}{2} \]
Retour
Distance critique : a
a
cm
Distance critique
6.4.4 (2)
Distance entre le nu du poteau et le contour de contrôle.
a ≤ 2d
Retour
Périmètre du contour de contrôle : u
u
cm
Périmètre du contour de contrôle
\[ u = 2\ (c_1 + c_2 + \pi\ a) \]
Retour
Surface de contact avec le sol à l'intérieur du contour de contrôle : S
S
m²
Surface de contact avec le sol à l'intérieur du contour de contrôle
\[ u = 2\ a\ (c_1 + c_2) + c_1\ c_2 + \pi\ a^2 \]
Retour
Réaction du sol à l'intérieur du contour de contrôle : ΔVEd
ΔVEd
kN
Réaction du sol à l'intérieur du contour de contrôle
\[ \Delta V_{Ed} = \frac{V_{Ed}\ S}{B_1\ B_2} \]
Retour
Valeur nette de l'effort tranchant agissant : VEd,red
VEd,red
kN
Valeur nette de l'effort tranchant agissant
(6.48)
\[ V_{Ed,red} = V_{Ed} - \Delta V_{Ed} \]
Retour
Distribution de la contrainte de cisaillement : W
W
m²
Distribution de la contrainte de cisaillement
(6.41)
\[ W = \frac{c_1^2}{2} + c_1\ c_2 + 2\ c_2\ a + 4\ a^2 + \pi\ a\ c_1 \]
Retour
Coefficient k
k
Coefficient k
Tableau 6.1
c1 /c2
≤ 0.5
1.0
2.0
≥ 3.0
k
0.45
0.60
0.70
0.80
Retour
Coefficient β
β
Coefficient β
(6.39)
\[ \beta = 1 + k\ \frac{M_{Ed}}{V_{Ed,red}}\ \frac{u}{W} \]
Retour
Contrainte de cisaillement agissante : νEd
νEd
MPa
Contrainte de cisaillement agissante
(6.51)
\[ \nu_{Ed} = \beta\ \frac{V_{Ed,red}}{u\ d} \]
Retour
Ratio d'armatures dans la direction y : ρly
ρly
Ratio d'armatures dans la direction y
\[ \rho_{ly} = \frac{A_{sy}}{d_y} \]
Retour
Ratio d'armatures dans la direction z : ρlz
ρlz
Ratio d'armatures dans la direction z
\[ \rho_{lz} = \frac{A_{sz}}{d_z} \]
Retour
Ratio moyen d'armatures : ρl
ρl
Ratio moyen d'armatures
(6.47)
\[ \rho_l = min \bigl( \sqrt{\rho_{ly}\ \rho_{lz}}\ ;\ 0.02 \bigr) \]
Retour
Coefficient k
k
Coefficient k
(6.47)
\[ k = min \biggl(1 + \sqrt{\frac{200}{d}}\ ;\ 2.00\biggr) \]
Retour
Contrainte de cisaillement résistante minimale : νmin
νmin
MPa
Contrainte de cisaillement résistante minimale
(6.3N)
\[ \nu_{min} = 0.035\ k^{3/2}\ f_{ck}^{1/2} \]
Retour
Coefficient CRd,c
CRd,c
Coefficient CRd,c
6.2.2 (1)
\[ C_{Rd,c} = \frac{0.18}{\gamma_c} \]
Retour
Contrainte de cisaillement résistante : νRd
νRd
MPa
Contrainte de cisaillement résistante
(6.50)
\[ \nu_{Rd} = max \biggl(C_{Rd,c}\ k\ (100\ \rho_l\ f_{ck})^{1/3}\ \frac{2\ d}{a}\ ;\ \nu_{min}\ \frac{2\ d}{a} \biggr) \]
Retour
